Megôhmetro Digital Medidor de Isolação de Alta Tensão

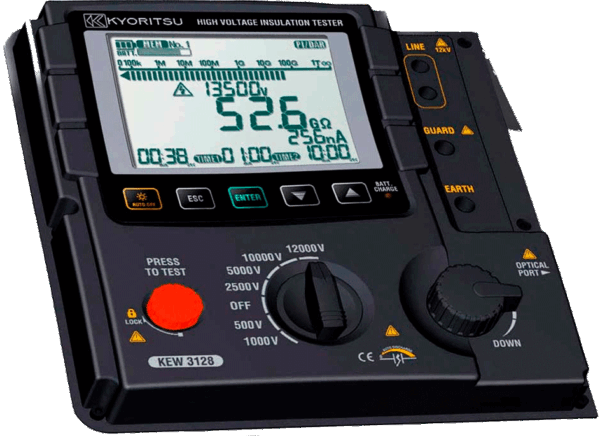

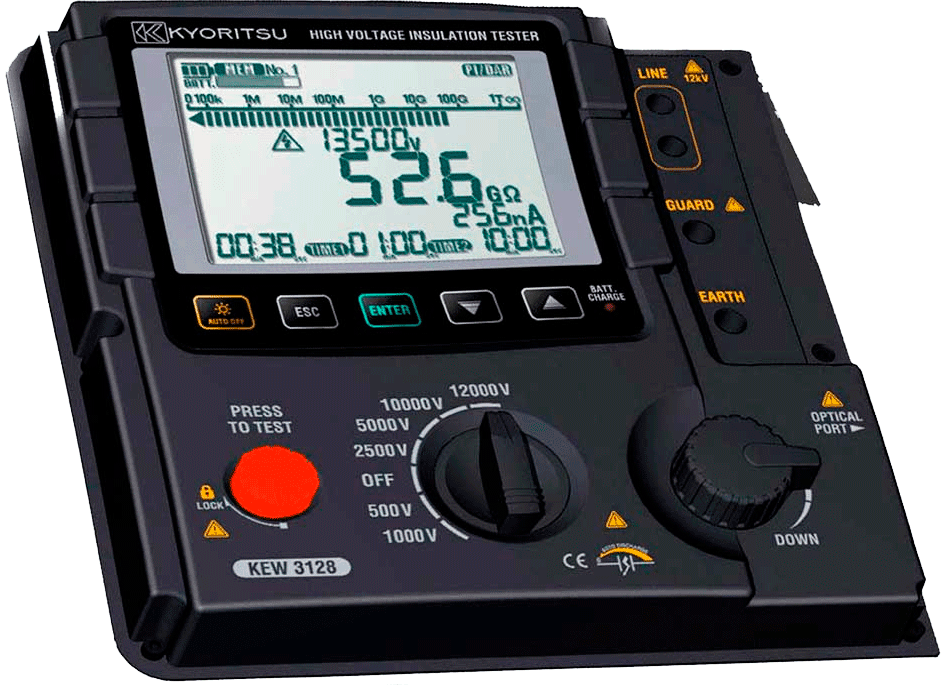

O Testador de Isolamento de Alta Tensão KEW 3128 é uma solução de ponta para profissionais que exigem máxima precisão e confiabilidade em medições de resistência de isolamento em aplicações de alta tensão. Com capacidade para realizar testes de isolamento com tensões de até 12kV e medir resistências de até 35TΩ, este instrumento é ideal para ambientes desafiadores, oferecendo resultados precisos e uma operação robusta, mesmo nas condições mais exigentes.
Características
– Capacidade de Teste Extrema: O KEW 3128 é projetado para realizar medições de resistência de isolamento com tensões de teste variáveis até 12kV, e pode medir resistências de até 35TΩ, tornando-o ideal para testes em sistemas de alta tensão e aplicações industriais.
– Corrente de Curto-Circuito Máxima: Com uma corrente de curto-circuito de até 5mA, o KEW 3128 oferece medições precisas e seguras, garantindo a integridade dos equipamentos testados.
– Interface Gráfica Avançada: O display grande e iluminado permite a representação gráfica da resistência de isolamento e da corrente de fuga ao longo do tempo, facilitando a interpretação dos resultados de forma visual e intuitiva.
– Função de Print Screen: Capaz de armazenar até 32 telas de visualização, esta função permite capturar e registrar dados cruciais durante os testes, ideal para documentação e análise posterior.
– Memória Interna Robusta: Com capacidade para armazenar até 43.000 registros, o KEW 3128 garante que todas as suas medições importantes sejam salvas para revisão e análise futuras.
– Versatilidade de Alimentação: O KEW 3128 pode ser alimentado por uma bateria recarregável interna ou diretamente pela rede elétrica AC, proporcionando flexibilidade de uso em campo e em laboratório.

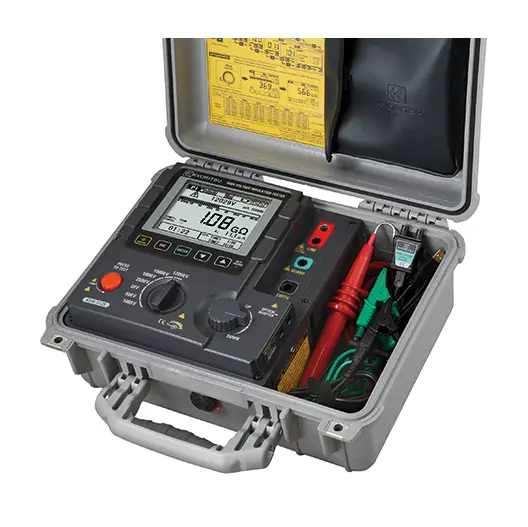

– Design Resistente e Portátil: Construído para uso em campo, o KEW 3128 possui classificação IP64 (com a tampa fechada), assegurando resistência contra poeira e respingos d’água, e vem em uma maleta rígida para proteção adicional durante o transporte e armazenamento.
Especificações
– Resistência de Isolamento:
– Tensões de Teste: 500V, 1000V, 2500V, 5000V, 10000V, 12000V
– Valor Máximo de Medição: 500GΩ a 35TΩ, dependendo da tensão de teste
– Precisão:
– 500V: ±5%rdg±3dgt para 400kΩ – 50GΩ
– 1000V: ±5%rdg±3dgt para 800kΩ – 100GΩ
– 2500V: ±5%rdg±3dgt para 2MΩ – 250GΩ
– 5000V: ±5%rdg±3dgt para 4MΩ – 500GΩ
– 10000V: ±5%rdg±3dgt para 8MΩ – 1TΩ
– 12000V: ±20%rdg para 10.1TΩ – 35TΩ
– Corrente de Curto-Circuito: Máx. 5.0mA
– Resistência de Carga para Saída da Tensão Nominal: Varia de 0.5MΩ a 24MΩ, dependendo da tensão de saída.
– Medição de Tensão:
– Faixa de Medição: DCV: ±30V a ±600V, ACV: 30V a 600V (50/60Hz)
– Precisão: ±2%rdg±3dgt
– Medição de Corrente: Faixa de 5.00nA a 2.40mA, com precisão de ±5%rdg±5dgt
– Medição de Capacitância: Faixa de 5.0nF a 50.0μF, com precisão de ±5%rdg±5dgt
– Padrões Aplicáveis: IEC 61010-1 CAT IV 600V, IEC 61010-2-034, IEC 61326, IEC 60529 (IP64 com tampa fechada)
– Dimensões: 330mm (L) × 410mm (W) × 180mm (D) (instrumento e maleta rígida)
– Peso: Aproximadamente 9kg (incluindo bateria e maleta rígida)
Acessórios Inclusos
– 7224A: Cabo de terra
– 7225A: Cabo de guarda
– 7226A: Sonda de linha
– 7227A: Sonda de linha com clip jacaré
– 8029: Haste extensora
– 8212-USB: Adaptador USB
– Manual de instruções
Acessórios Opcionais
– 7254: Sonda de linha mais longa com clip jacaré
Aplicação
Este dispositivo é comumente usado em testes de isolamento para determinar a integridade de enrolamentos ou cabos em motores de transformadores, estruturas de distribuição e instalações elétricas. O dispositivo pode indicar pontos onde pode ocorrer fuga de corrente.
O Testador de Isolamento de Alta Tensão KYORITSU 3128, disponível na HOMIS Instrumentos de Medição, é a ferramenta definitiva para testes de alta precisão em sistemas elétricos de alta tensão. Com recursos avançados, design robusto e uma operação versátil, ele oferece tudo o que os profissionais precisam para garantir a segurança e a confiabilidade de suas instalações elétricas.
