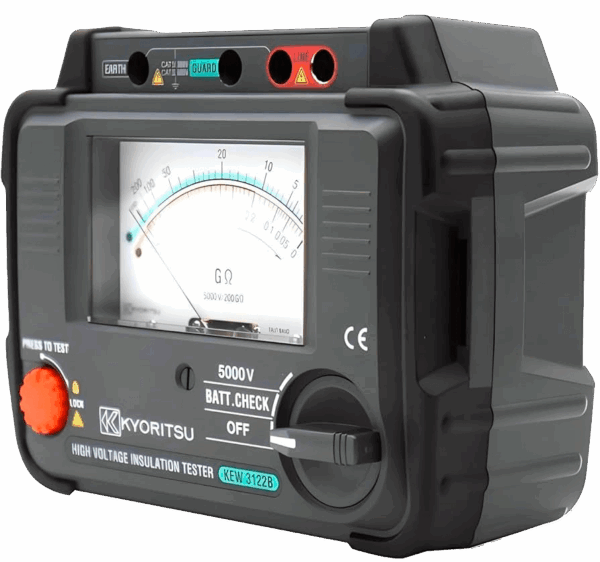

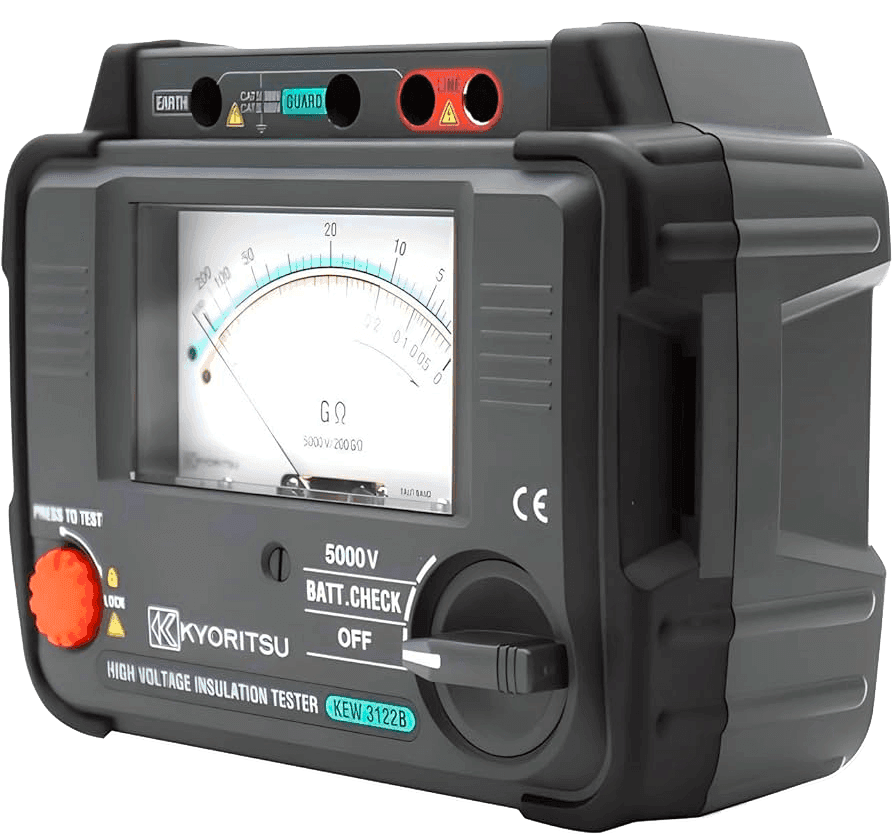

Megôhmetro Analógico de Alta Tensão
O Testador de Isolamento de Alta Tensão KEW 3122B é a solução ideal para profissionais que buscam eficiência, precisão e segurança em testes de isolamento elétrico em alta tensão. Com um design focado em facilitar o uso, este equipamento é perfeito para aplicações industriais exigentes e para o monitoramento da integridade de sistemas elétricos em diversas condições operacionais. O KEW 3122B é um equipamento de alto desempenho projetado para medições precisas de resistência de isolamento em sistemas elétricos de média e alta tensão. É ideal para avaliar a integridade de cabos elétricos, motores, transformadores e equipamentos industriais. Seu design analógico garante uma leitura clara e intuitiva, permitindo a detecção rápida de falhas no isolamento. Além disso, oferece proteção contra sobrecarga, operação segura e construção robusta, tornando-se a escolha ideal para eletricistas e técnicos que buscam um testador de isolamento confiável, preciso e durável para aplicações exigentes.
Características
– Operação Fácil e Simples: O KEW 3122B foi projetado para uma operação intuitiva, com ajustes automáticos de faixas indicados por LEDs, o que simplifica o processo de medição e minimiza a margem de erro.
– Faixa de Isolamento Abrangente: Capaz de realizar medições de resistência de isolamento com uma tensão de teste de 5000V, o aparelho oferece uma faixa de medição que vai de 5GΩ a 200GΩ, com precisão garantida em até 100GΩ.
– Precisão de Medição: O KEW 3122B oferece uma precisão de ±5% para faixas entre 0.2GΩ e 100GΩ, garantindo que as leituras sejam confiáveis e consistentes, essenciais para a tomada de decisões críticas em manutenção e instalação elétrica.
– Clip Jacaré Reforçado: O novo design do clip jacaré proporciona uma conexão segura e estável, essencial para obter leituras precisas e evitar falhas durante os testes.
– Conformidade com Padrões de Segurança: Certificado de acordo com as normas IEC 61010-1 e IEC 61010-2-030 CAT IV 300V / CAT III 600V, o KEW 3122B garante a segurança dos usuários mesmo em ambientes de alta tensão, reduzindo o risco de acidentes.
Especificações
– Resistência de Isolamento:
– Tensão de Teste: 5000V
– Faixa de Medição: 5GΩ a 200GΩ (Auto-ranging)
– Precisão:
– 0.2 – 100GΩ: ±5% da leitura
– 0 – 0.2GΩ e 100GΩ – ∞: ±10% da leitura ou 0.5% do comprimento da escala
– Padrões Aplicáveis:
– Normas de Segurança: IEC 61010-1, IEC 61010-2-030 CAT IV 300V / CAT III 600V Grau de Poluição 2
– Outras Normas: IEC 61010-2-034, IEC 61010-031, IEC 61326-1, 2-2
– Fonte de Alimentação: DC 12V com 8 baterias LR14/R14
– Dimensões:
– Equipamento: 177mm (L) × 226mm (W) × 100mm (D)
– Maleta Rígida: 300mm (L) × 315mm (W) × 125mm (D)
– Peso: Aproximadamente 1,7kg

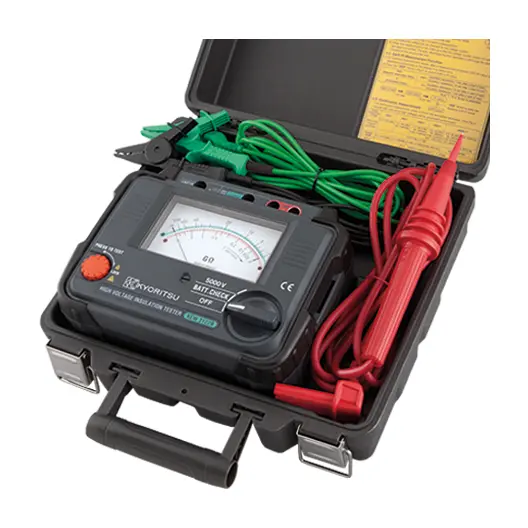

Acessórios Inclusos
– 7165A: Sonda de linha
– 7264: Cabo de terra
– 7265: Cabo de proteção
– 8019: Haste tipo gancho
– 9183: Maleta de transporte rígida
– LR14: 8 baterias alcalinas tamanho C
– Manual de instruções
Acessórios Opcionais
– 7168A: Sonda de linha com clip jacaré
– 7253: Sonda de linha mais longa com clip jacaré
– 8324: Adaptador para registrador
Aplicação
Este dispositivo é comumente usado em testes de isolamento para determinar a integridade de enrolamentos ou cabos em motores de transformadores, estruturas de distribuição e instalações elétricas. O dispositivo pode indicar pontos onde pode ocorrer fuga de corrente.
O Testador de Isolamento de Alta Tensão KEW 3122B é uma ferramenta indispensável para profissionais que exigem precisão e confiabilidade em seus testes de isolamento. Disponível na HOMIS Instrumentos de Medição, este equipamento oferece o equilíbrio perfeito entre funcionalidade avançada e segurança, garantindo resultados excepcionais em qualquer aplicação.
