Megôhmetro Analógico de Alta Tensão

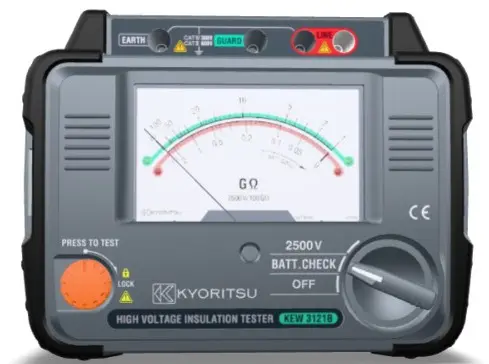

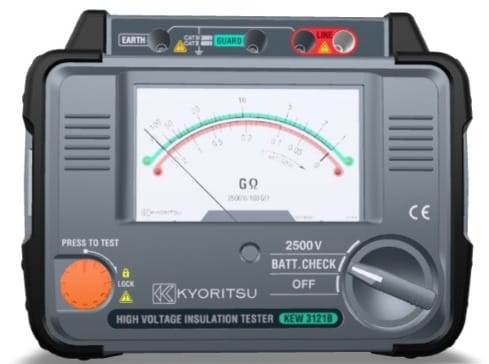

O Testador de Isolamento de Alta Tensão KYORITSU 3121B é uma ferramenta essencial para profissionais que necessitam de um equipamento confiável, preciso e fácil de operar em aplicações de alta tensão. Projetado para oferecer simplicidade e eficiência, o Megômetro KEW 3121B é ideal para a medição de resistência de isolamento em uma ampla variedade de cenários, assegurando a integridade e segurança dos sistemas elétricos. Ele garante medições precisas e confiáveis em motores, transformadores, cabos elétricos e equipamentos industriais. Seu design analógico permite uma leitura clara e rápida, facilitando a interpretação dos resultados. Desenvolvido para ambientes exigentes, o KYORITSU 3121B conta com proteção contra sobrecarga, operação segura e alta durabilidade, tornando-se a escolha ideal para eletricistas e técnicos que necessitam de um testador de isolamento de alta tensão confiável e eficiente.
Características
– Operação Simples e Intuitiva: O KEW 3121B foi desenvolvido para facilitar o trabalho dos técnicos, com operação simplificada e ajustes automáticos de faixas de medição indicados por LEDs, permitindo que as medições sejam realizadas de forma rápida e sem complicações.
– Medição Automática com Alta Precisão: Equipado com uma faixa de teste de isolamento de 2500V, o KEW 3121B é capaz de medir resistências que variam de 2GΩ a 100GΩ, garantindo uma precisão de ±5% para faixas entre 0.1GΩ e 50GΩ, proporcionando resultados confiáveis em todas as medições.
– Segurança Reforçada: Atendendo aos rigorosos padrões de segurança IEC 61010-1 CAT IV 300V / CAT III 600V, o KEW 3121B oferece proteção avançada para os usuários durante as operações, minimizando os riscos associados ao trabalho com alta tensão.
– Clip Jacaré de Novo Design: O KEW 3121B vem com um clip jacaré redesenhado, que oferece uma fixação mais firme e segura, essencial para garantir a estabilidade das medições, mesmo em condições desafiadoras.

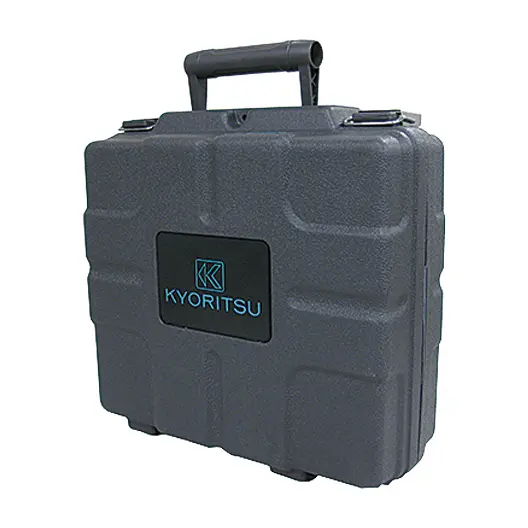

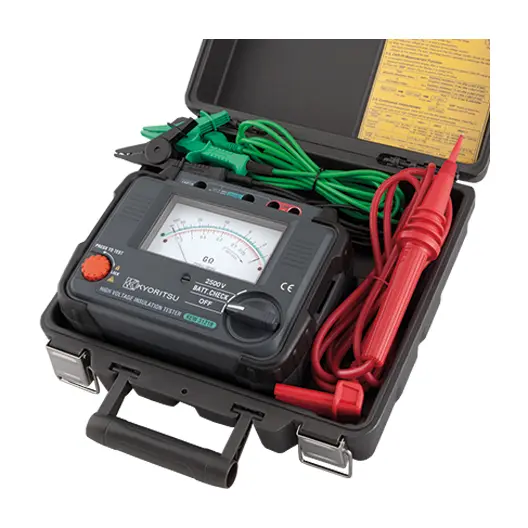

– Maleta de Transporte Resistente: Para garantir a durabilidade e a proteção do equipamento, o KEW 3121B é acompanhado por uma maleta rígida de alta resistência, ideal para transporte e armazenamento seguro.
Especificações
– Resistência de Isolamento:
– Tensão de Teste: 2500V
– Faixa de Medição: 2GΩ a 100GΩ (Auto-ranging)
– Precisão:
– 0.1 – 50GΩ: ±5% da leitura
– 0 – 0.1GΩ, 50GΩ – ∞: ±10% da leitura ou 0.5% do comprimento da escala
– Padrões Aplicáveis:
– Normas de Segurança: IEC 61010-1, IEC 61010-2-030 CAT IV 300V / CAT III 600V Grau de Poluição 2
– Outras Normas: IEC 61010-2-034, IEC 61010-031, IEC 61326-1, 2-2
– Fonte de Alimentação: DC 12V com 8 baterias LR14/R14
– Dimensões:
– Equipamento: 177mm (L) × 226mm (W) × 100mm (D)
– Maleta Rígida: 300mm (L) × 315mm (W) × 125mm (D)
– Peso: Aproximadamente 1.6kg
Acessórios Inclusos
Acessórios Opcionais
– 7168A: Sonda de linha com clip jacaré
– 7253: Sonda de linha mais longa com clip jacaré
– 8324: Adaptador para registrador
Aplicação
Este dispositivo é comumente usado em testes de isolamento para determinar a integridade de enrolamentos ou cabos em motores de transformadores, estruturas de distribuição e instalações elétricas. O dispositivo pode indicar pontos onde pode ocorrer fuga de corrente.
O Testador de Isolamento de Alta Tensão KEW 3121B combina a simplicidade operacional com a robustez necessária para realizar testes de isolamento em alta tensão, garantindo precisão e segurança em todas as medições. Disponível na HOMIS Instrumentos de Medição, este equipamento é a escolha ideal para profissionais que buscam confiabilidade e eficiência em suas operações de manutenção e instalação elétrica.
