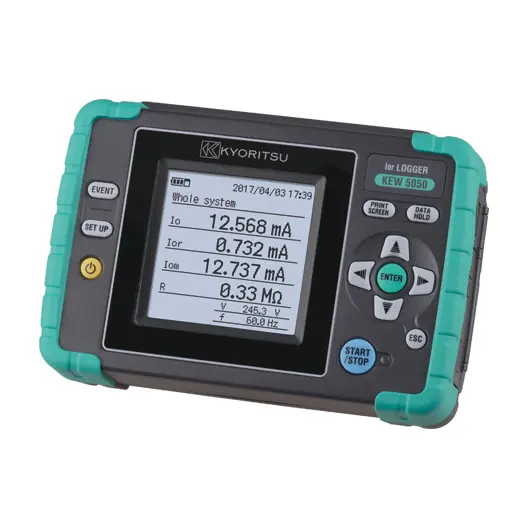

Logger para Medições e Registro Simultâneos com Suporte Monofásico Trifásico – KYORITSU 5050 – HOMIS H104-526

Configuração da fiação

1P2W, 1P3W, 3P3W, 3P4W

Medições e
parâmetros

Ior: Corrente de fuga (Trms) apenas com componentes resistivos
Io: Corrente de fuga (Trms) com onda básica de 40 – 70Hz
Iom: Corrente de fuga (Trms) incluindo componentes harmônicos
V: Tensão de referência (Trms) com onda básica de 40 – 70Hz
Vm: Tensão de referência (Trms) incluindo componentes harmônicos
R: Resistência de isolamento, Frequência (Hz), Ângulo de fase (θ)

Outras funções

Saída digital, tela de impressão, luz de fundo, retenção de dados

Intervalo de Gravação

200/400ms/1/5/15/30s/1/5/15/30m/1/2 horas

Ior

Faixa

10,000/100,00/1000,0mA/10,000A/AUTO

Precisão

Para tensões de referência de onda senoidal 40 – 70 Hz e 90 V Trms ou superior,
±0,2%rdg±0,2%fs + precisão de amplitude do sensor de fixação + erro de precisão de fase*(erro de fase) * adicione ±2,0%rdg ao valor Io medido ao usar Ior sensor de braçadeira de vazamento. (θ: dentro da precisão da diferença de fase de tensão/corrente de referência ±1,0°)

Entrada permitida

1% – 110% (Trms) de cada intervalo e 200% (pico) do intervalo

Faixa de exibição

0,15% – 130% (exibir “0” para menos de 0,15%, “OL” se o intervalo for excedido)

Io *Intervalo, Entrada permitida e Intervalo de exibição são os mesmos que Ior.

Precisão

±0,2%rdg±0,2%fs+ precisão de amplitude do sensor de braçadeira

Iom *Intervalo, Entrada permitida e Intervalo de exibição são os mesmos que Ior.

Precisão

±0,2%rdg±0,2%fs+ precisão de amplitude do sensor de braçadeira

Método de medição

Velocidade de amostragem 40,96ksps (a cada 24,4μs), sem intervalo, calcula valores de Trms a cada 200ms.

Tensão

Faixa

1000,0 V

Precisão

±0,2%rdg±0,2%fs * para formas de onda de onda senoidal 40 – 70Hz

Entrada permitida

10 – 1000 V Trms e pico de 2000 V

Faixa de exibição

0,9V – 1100,0V Trms (exibir “0” para menos de 0,9V, “OL” se a faixa for excedida)

Ângulo de fase (θ)

Faixa de exibição

0,0° – ±180,0° (em relação à fase da tensão de referência como 0,0°)

Precisão

Dentro de ±0,5° para as entradas de 10% ou mais da faixa de corrente de fuga,
onda senoidal 40 – 70Hz, tensão de referência de 90V Trms ou superior.
Dentro de ±1,0° ao usar sensor de pinça de vazamento Iou, e
dentro de ±0,5°+ precisão do sensor de pinça ao usar sensor de pinça de uso geral.

Faixa do medidor de frequência

40 – 70 Hz

Fornecimento externo

AC100 – 240V(50/60Hz) 7VA máx.

Fonte de energia

LR6(AA)(1,5V) × 6 (duração da bateria aprox. 11h)

Período de exibição/atualização

160 × 160 pontos, display monocromático FSTN / 500ms

interface de cartão de PC

Cartão SD (2GB) *acessório padrão

Interface de comunicação do PC

USB Ver 2.0

Faixa de temperatura e umidade

23±5°C, menos de 85% UR (sem condensação)

Faixa de temperatura
e umidade de operação

-10 – 50°C inferior a 85% UR (sem condensação)

Faixa de temperatura
e umidade de armazenamento

-20 – 60°C inferior a 85%RH (sem condensação)

Padrões aplicáveis

IEC 61010-1 CAT Ⅳ 300V, CAT Ⅲ 600V Grau de poluição 2
IEC 61010-2-030, IEC 61010-031, IEC 61326

Dimensão

165(C) × 115(L) × 57(P)mm

Peso

Aproximadamente. 680g (incluindo baterias)
