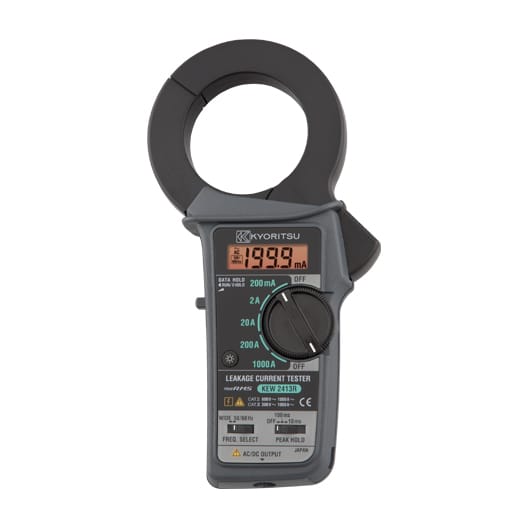

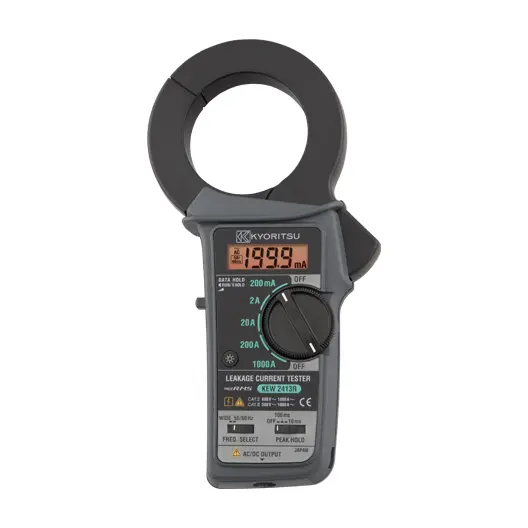

Alicate Amperímetro para Medição de Corrente de Fuga com Garra de 68mm

O Alicate Amperímetro para Medição de Corrente de Fuga, com garras grandes de 68mm de diâmetro, é a solução ideal para medições precisas de corrente de fuga em sistemas de três ou quatro fios (3 fases). O alicate amperímetro é um instrumento que mede a corrente elétrica em um condutor. É uma ferramenta útil para verificar se a energia elétrica está conforme o esperado, e se o sistema elétrico está estável. Este design permite que o dispositivo prenda todos os condutores simultaneamente, proporcionando uma análise abrangente e precisa da corrente de fuga. Equipado com um filtro de frequência para eliminar os efeitos dos harmônicos e uma resolução mínima de 0,1mA, este alicate amperímetro é perfeito para aplicações críticas em instalações elétricas.

Principais Características

– Garras Grandes de 68mm: Facilita a medição de corrente de fuga em todos os condutores de sistemas trifásicos ou tetrafásicos.
– Filtro de Frequência: Permite eliminar os efeitos de harmônicos, garantindo medições precisas em ambientes com distorção de frequência.
– Saída Analógica Bidirecional: Facilita a conexão com registradores e osciloscópios para monitoramento contínuo.
– Alta Resolução: Detecta correntes de fuga a partir de 0,1mA, ideal para diagnósticos detalhados e manutenção preventiva.

Especificações Técnicas

– Corrente AC (50/60Hz):
  – Faixas: 200mA/2/20/200/1000A
  – Precisão: ±2.5%rdg±5dgt (200mA/2/20A), ±3.0%rdg±5dgt (200A, 0 – 500A), ±5.5%rdg (501 – 1000A)
– Corrente AC (WIDE):
  – Faixas: 200mA/2/20/200/1000A
  – Precisão: ±1.8%rdg±5dgt [50/60Hz] (200mA/2/20A), ±2.0%rdg±5dgt [50/60Hz] (200A, 0 – 500A), ±5.0%rdg [50/60Hz] (501 – 1000A)
– Fator de Crista: 3.0 ou menos, garantindo precisão mesmo em formas de onda distorcidas.
– Diâmetro do Condutor: Suporta condutores de até φ68mm, adaptando-se a diversos tamanhos de cabos e barras.
– Resposta de Frequência: 40Hz – 1kHz, abrangendo uma ampla gama de aplicações.
– Saída:
  – Forma de onda: AC200mV em relação ao valor máximo de cada faixa (faixa de 1000A é 100mV)
  – Registrador: DC200mV em relação ao valor máximo de cada faixa (faixa de 1000A é 100mV)

Padrões e Segurança

– Certificações: Atende aos padrões IEC 61010-1 CAT III 300V e IEC 61010-2-032, garantindo segurança e confiabilidade em medições.
– Fonte de Alimentação: Utiliza uma bateria 6F22 (9V), com tempo de medição contínua de aproximadamente 60 horas.
– Dimensões e Peso: Compacto e robusto, medindo 250mm (C) × 130mm (L) × 50mm (P) e pesando aproximadamente 600g, incluindo a bateria.

Acessórios Inclusos

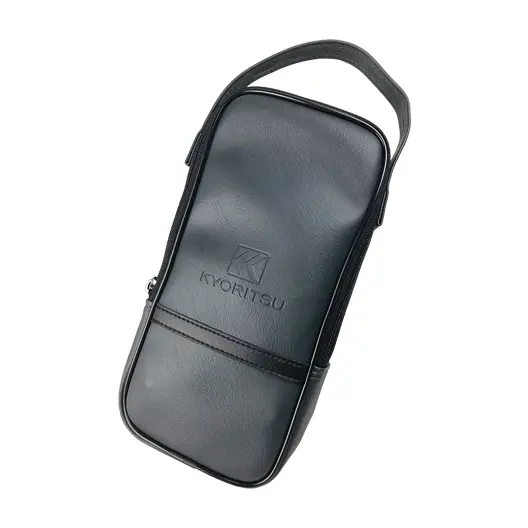

– Estojo de Transporte 9094: Para proteção e armazenamento seguro do equipamento.
– Bateria 6F22: Uma unidade incluída para operação imediata.
– Manual de Instruções: Guia completo para uso seguro e eficiente do dispositivo.

Acessórios Opcionais

– Cabo de Saída 2WAY 7073: Para conexão a equipamentos de monitoramento e registro de dados.

 Aplicações e Benefícios

Este alicate amperímetro é ideal para engenheiros elétricos, técnicos de manutenção e eletricistas que precisam realizar medições precisas de correntes de fuga em sistemas elétricos complexos. A possibilidade de medir simultaneamente todas as fases torna-o uma ferramenta essencial para a análise de sistemas trifásicos e tetrafásicos, garantindo a detecção precoce de falhas e prevenindo problemas maiores.
